TSP650II(iPad) 機器設定マニュアル

プリンターと付属品の確認

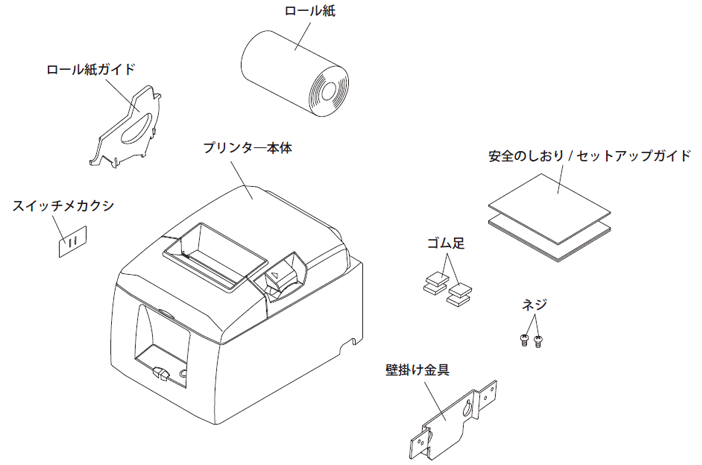

据え置き型プリンターには次の付属品が同梱されています。

これらの付属品が破損している場合、あるいは不足している場合には、販売店までご連絡ください。


プリンター各部の名称と設定

プリンター各部の名称と設定につきましては、下記を参照ください。

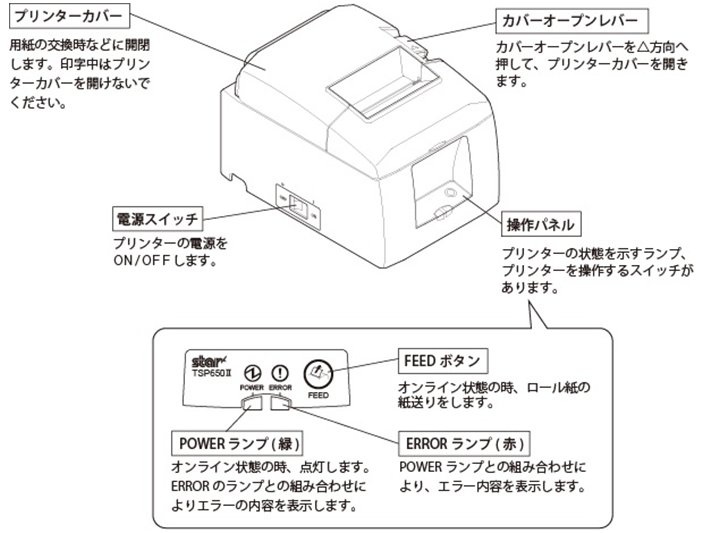

製品の外観と名称

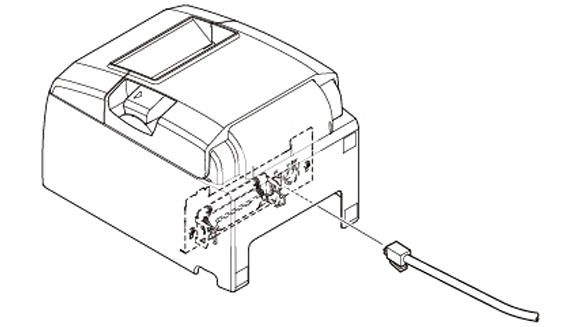

キャッシュドロアの接続

モジュラージャックコネクタを使用して、キャッシュドロアなどの外部機器に接続することができます。

※電源ケーブルが抜かれていることを確認してから作業を行ってください。

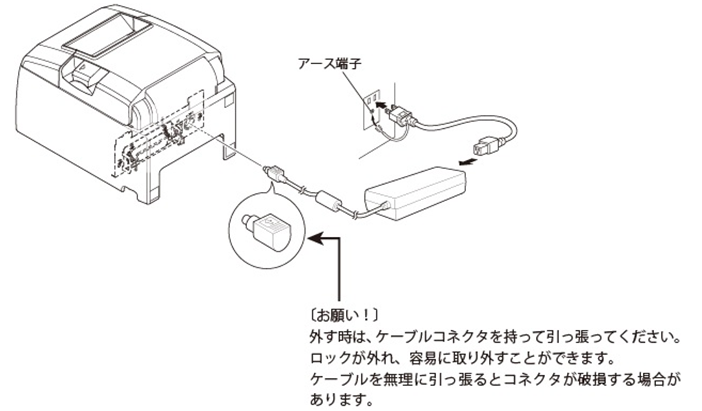

ACアダプタの接続


用紙のセット方法

プリンターの仕様に適合するロール紙を使用してください。

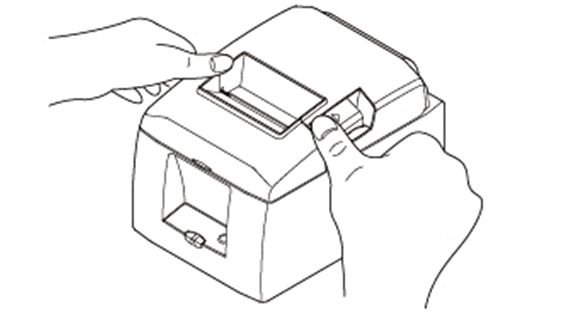

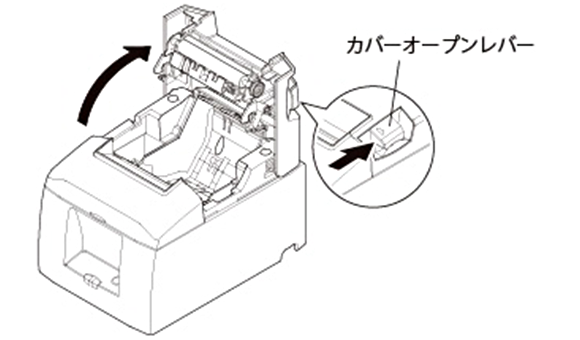

  1. カバーオープンレバーを押して、プリンターカバーを開く

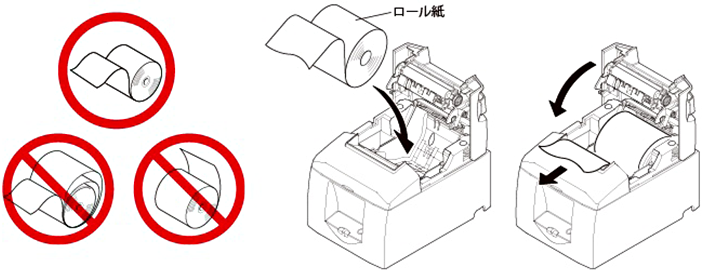

  2. ロール紙をセットする

    ロール紙を図のような向きにセットした後、紙端を手前へまっすぐに引き出してください。

  3. プリンターカバーの両端を押して閉める


プリンターとのBluetooth接続方法

プリンターとiPadとの接続はBluetoothを利用します。
そのためプリンターとiPadのペアリングを行う必要があります。

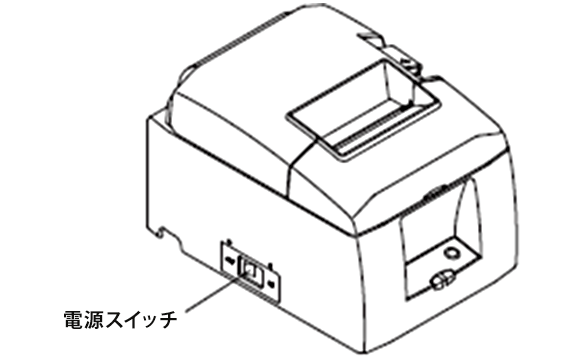

  1. ロール紙をセットし、プリンターの電源スイッチをオンにする

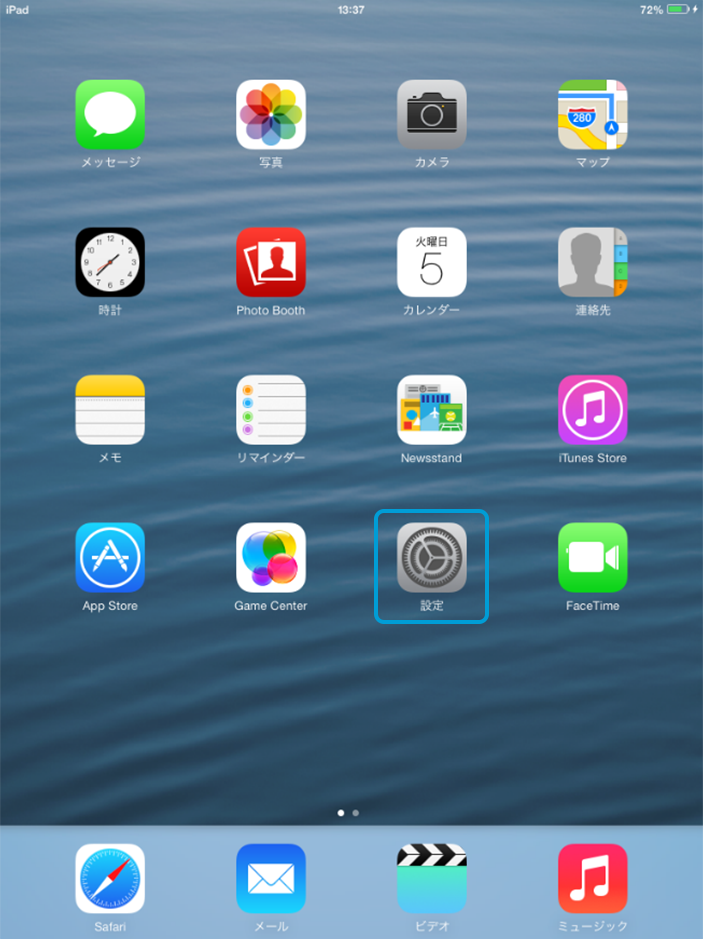

  2. iPad端末の設定を選択

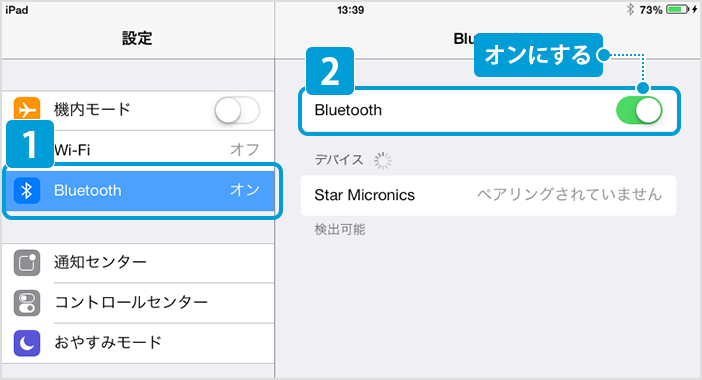

  3. iPad端末のBluetoothの電源をオンにする

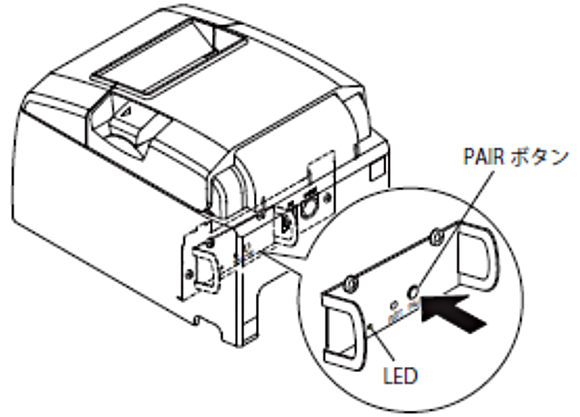

  4. PAIRボタンを5秒以上押して離す

    プリンター背面にあるPAIRボタンを5秒以上押し、離します。
    ボタンを離した後は、LEDが点滅し、ペアリングモードに入ります。点滅開始から60秒間がペアリング可能な状態です。

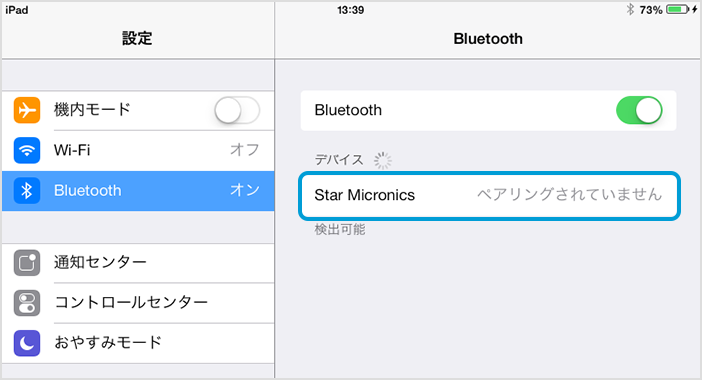

  5. プリンターのLEDが点滅している間に、[Star Micronics]をタップする

    プリンター本体の背面にあるLEDが点滅している間(60秒間)に、iPad端末に表示されている[Star Micronics]をタップし、ペアリングを行います。

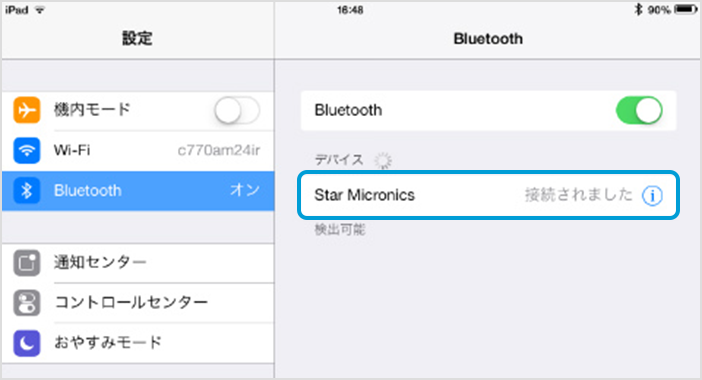

  6. 接続が完了していることを確認する

    「Star Micronics」の状態が、「ペアリングされていません」から「接続されました」に切り替わりましたら、接続は完了です。


Webブラウザーアプリケーションの設定

iPadでプリンターとの接続を行う場合は、専用のアプリケーションをApp Storeからダウンロードしてください。

  1. SALON BOARDにログイン

    プリンターとペアリングを行ったiPadでSALON BOARDにログインします。

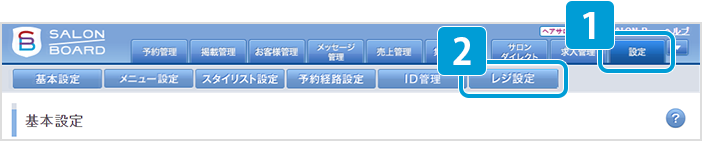

  2. [設定]タブをクリックし、[レジ設定]をクリック

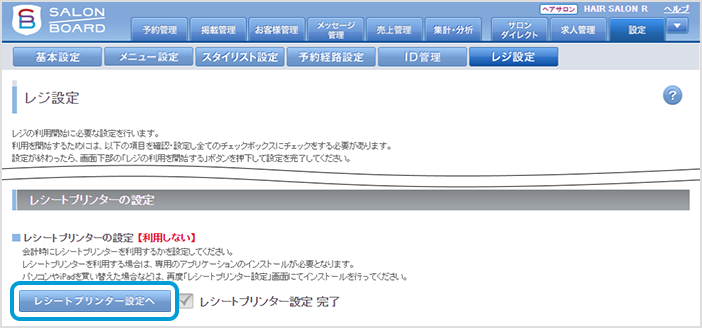

  3. レジ設定画面の画面下部の[レシートプリンター設定へ]をクリック

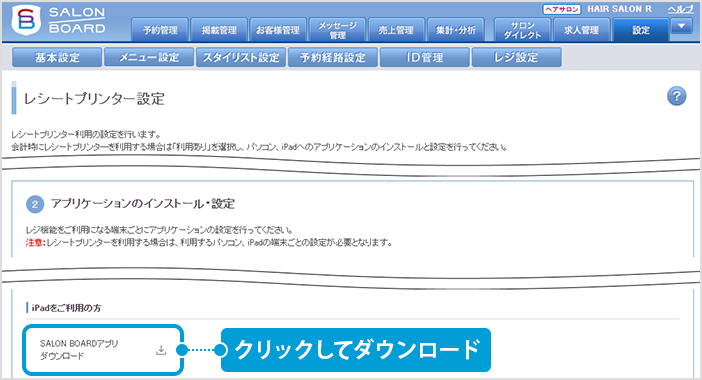

  4. App Storeへのリンクをクリック

    レシートプリンター設定画面の「レシートプリンターの利用設定」部分にApp Storeへのリンクが配置されているので、リンクをクリックします。

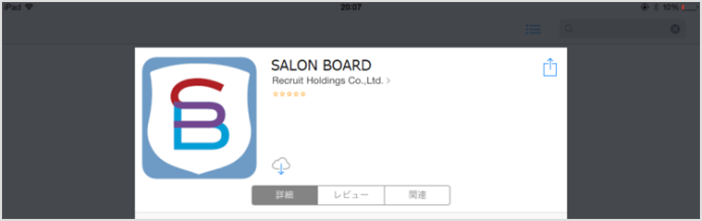

  5. SALON BOARDアプリケーションをインストールする

    リンクをクリックするとApp StoreのSALON BOARDアプリケーションのページへ遷移します。
    画面に従いインストールを行ってください。(App Storeのアカウント作成が必要となります。)

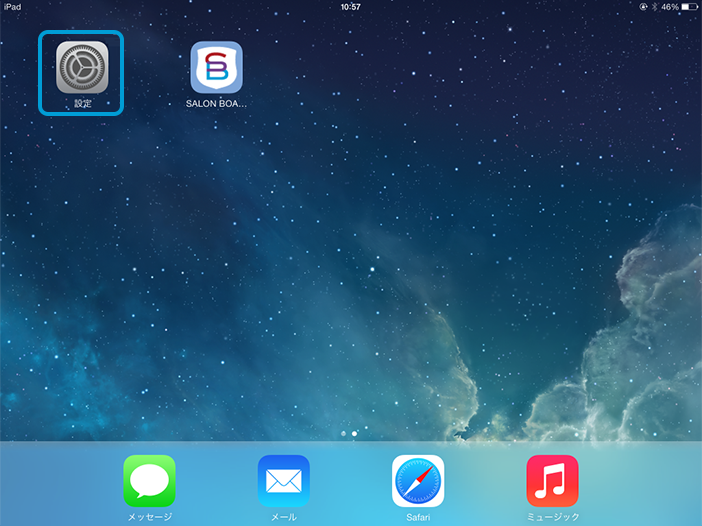

  6. iPadの[設定]を選択

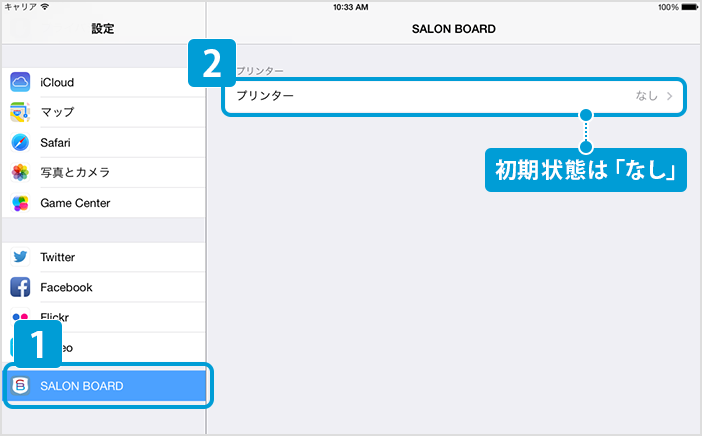

  7. 設定画面の[SALON BOARD]の項目を選択

    ※初期状態は「なし」になっています。

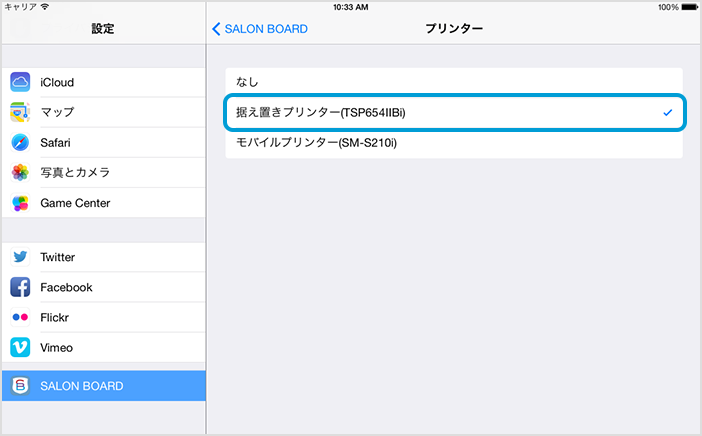

  8. プリンターのタイプを選択

    SALON BOARDの「プリンター」から、ペアリングを行ったプリンターのタイプを選択します。


Webブラウザーからのテスト印刷

  1. SALON BOARDにログイン

    「Webブラウザーアプリケーションの設定」でインストールを行ったSALON BOARDアプリを立ち上げます。

  2. [設定]タブをクリックし、[レジ設定]をクリック

  3. レジ設定画面の画面下部の[レシートプリンター設定へ]をクリック

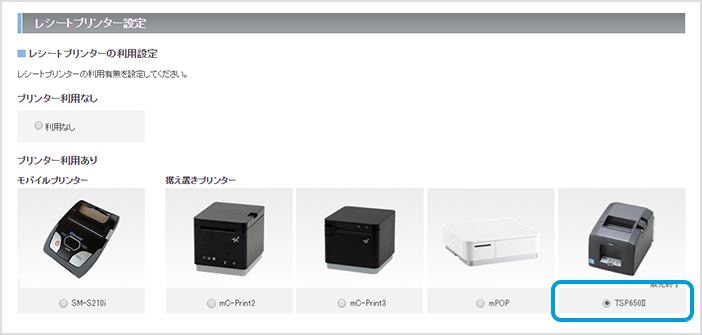

  4. 「レシートプリンターの利用設定」を利用するプリンターのタイプに合わせて選択

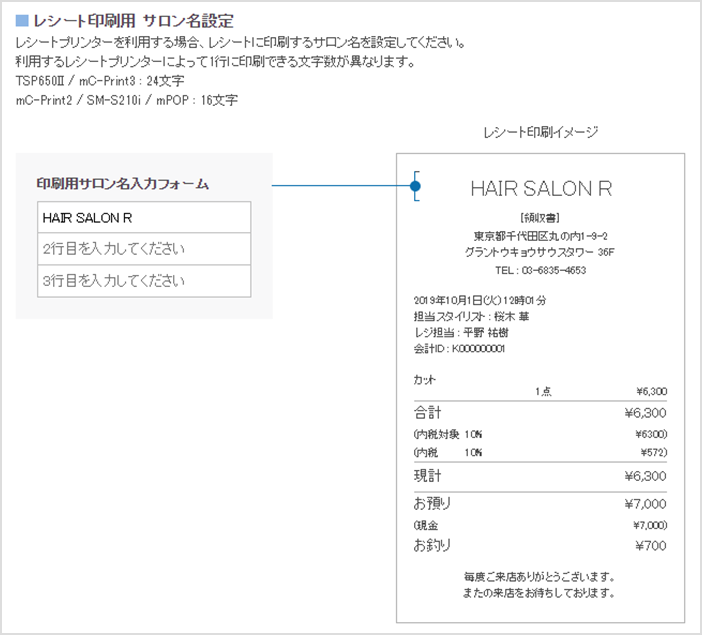

  5. レシートプリンター設定画面の「レシート印刷用 サロン名設定」を設定

    1行に印刷できるサロン名の長さは各プリンターにより異なります。
    手順6のテスト印刷を行い、適宜調節を行ってください。

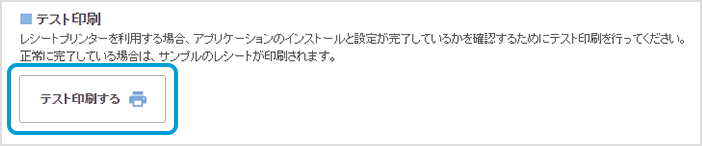

  6. レシートプリンター設定画面の[テスト印刷する]をクリック

    サンプルのレシートが印刷される事を確認します。

  7. 印刷されたサンプルを確認する

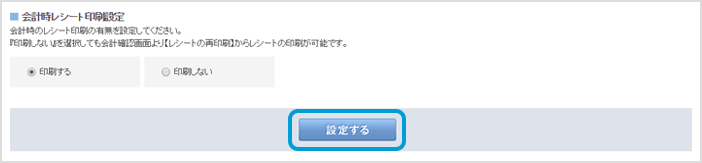

    印刷されたサンプルのサロン名を確認し問題が無ければ[設定する]をクリックします。

    ※印刷されたサロン名を変更したい場合は手順5の「印刷用サロン名」を編集してください。


よくある質問(Q&A)

エラーランプ編

  • question エラーランプが点灯しています。

    Answer 下記エラーランプについての詳細をご参照ください。

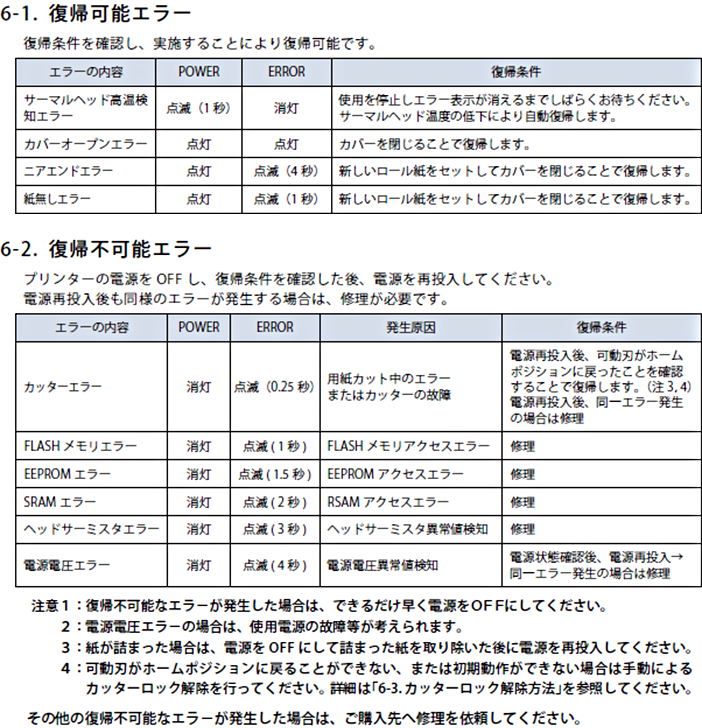

    据え置きプリンター TSP654ⅡBIのエラーステータスの一覧表

    プリンターのエラーランプの点滅によって故障の判別が可能です。
    下記の通りのエラーランプの点滅があった場合は、「CMIプリンターサポートデスク」までお問い合わせください。

  • question エラーランプが点灯したままになります。

    Answer カバーオープンエラーです。感熱ロール紙をセットし、しっかりカバーを閉めてください。

  • question エラーランプがゆっくり(4秒間隔)点滅します。

    Answer ニアエンドエラーです。感熱ロール紙が少なくなってきています。新しいロール紙と交換してください。

  • question エラーランプが1秒間隔で点滅します。

    Answer 紙無しエラーです。用紙が切れていますので、新しいロール紙と交換してください。

プリンター編

  • question プリンター同梱のCDは使用しますか?

    Answer プリンター同梱のCDは使用致しません。

  • question Bluetooth接続がされているか確認可能ですか?

    Answer iPadとの接続の場合、プリンター背面のLEDが青色に点灯していれば接続されています。
    青色に点灯されていない場合は、再度ペアリング接続設定を行ってください。

  • question プリンター本体の状態を確認することは出来ますか?

    Answer 自己印字が実行できればプリンターは正常に動作しています。自己印字の方法は、下記を参照ください。

    自己印字(セルフテスト)の方法

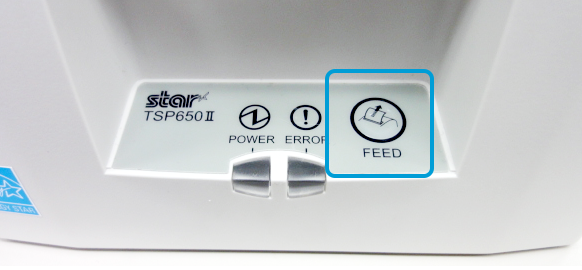

    1. FEEDボタンを押しながら電源スイッチを入れる

      プリンターの電源が切れた状態で、プリンター前面にあるFEEDボタンを押しながら、プリンター側面にある電源スイッチを入れます。

    2. 自己印字が開始され、下記のようなレシートが出力される

    3. 自己印字が自動的に終了する

      レシートにはファームウェアバージョン、通信モード、設定などの情報が印字されます。
      自己印字終了後は、プリンターのデータ受信が可能になります。

  • question レシートが全て白紙で出力されてしまいます。

    Answer ロール紙の向きをご確認ください。

Bluetooth通信とテスト印刷編

  • question Bluetoothの通信距離はどれくらいですか。

    Answer 約10m程度です。

  • question Bluetooth通信が切れてしまう。

    Answer Auto Connection(オートコネクション)機能がONに設定されているかご確認ください。
    下記の手順で設定を確認し、必要に応じて設定を変更します。

    設定状況(ON/OFF)の確認方法

    Auto Connection(オートコネクション)機能とは、iPadとプリンターを接続して使用して電源を入り切りした際に、自動的にペアリングと接続が行われる機能で初期値はOFFになっています。

    1. 自己印字をする

      自己印字の手順については「プリンター本体の状態を確認することは出来ますか?」を参照してください。

    2. 印字された内容を確認する

      自己印字がスタートし、F/W Version、Dip Switch、MemorySwitch等の設定が印字されます。
      続いて2枚目に印字されるインターフェイス情報の最後に、現在のON/OFF設定状況が印字されます。

    ON/OFFの設定方法

    ONが正しい設定です。OFFになっていた場合は設定の切り替えを行なってください。

    1. デバイスとプリンターをペアリングする

      お使いのデバイスと据え置きプリンターTSP650IIをペアリングしてください。

    2. 「Auto Connection機能」の切り替えをする

      下記マニュアルの20ページを参照のうえ、切り替えを行ってください。

  • question Auto Connection(オートコネクション)機能を設定しても、Bluetooth通信が切れてしまう。

    Answer プリンターのBluetooth設定の初期化をお試しください。

    プリンターのBluetooth設定を初期化する

    以下の手順にて、PINコード、デバイス名など変更した設定を初期化できます。

    1. 背面にあるRSTボタンを押したまま、プリンターの電源スイッチをONにする

      先の細いペンなどを差し込んでRSTボタンを押したまま、プリンターの電源スイッチをONにしてください。

    2. プリンター前面にあるPOWER LED(緑)とERROR LED(赤)の点滅が開始する

    3. RSTボタンを押した状態を8秒以上保持した後、RSTボタンを離す

    4. LEDの点滅が終了し、POWER LED(緑)が点灯するのを確認する

      RSTボタンを離してから12秒以内にLEDの点滅が終了し、POWER LED(緑)が点灯した場合、初期化は正しく完了しています。

      ※RSTボタンを離してから12秒経過してもLEDの点滅が継続している場合は、初期化が正しく完了していないため、プリンターの電源をOFFにした後、再度手順1から行ってください。

    5. プリンターの電源スイッチをOFFにして、上位デバイスのペアリング設定を削除する

    6. 自己印字を行い、初期化が正しく完了していることを確認する

      自己印字の手順については「プリンター本体の状態を確認することは出来ますか?」を参照してください。

      2枚目(*** Bluetooth Information ***)が印字されない場合、初期化は正しく完了していません。
      その場合は、プリンターの電源をOFF にした後、再度手順1から行ってください。

      ※初期化中にプリンターの電源を切らないでください。初期化が正しく完了しません。

ドロア編

  • question ドロアの鍵を紛失した為、購入したい。

    Answer 2個セットで販売しております。CMIプリンターサポートデスクへお問合せください。

  • question 連動でドロアが開かない。

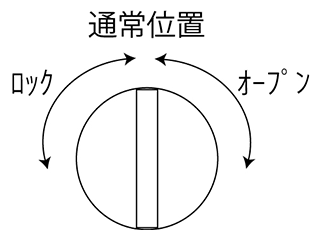

    Answer 鍵が通常の位置にあるかを確認ください。
